Miksi porttijärjestelmä on kriittinen kysymys ruiskutusmuotien suunnittelussa? Mitkä ovat porttijärjestelmän suunnittelun periaatteet?

1. Gating järjestelmän suunnittelu keskeisenä kysymyksena injektiomuotin suunnittelu

Portaatiojärjestelmä, joka voidaan luokitella tavanomaisiin (kylmä juoksija) ja juoksuttomiin järjestelmiin, on ratkaisevan tärkeä ruiskutusmuottien suunnittelussa. Ennen porttijärjestelmän suunnittelua tarvitaan kattava analyysi, kuten käytetyn muovityypin kaltaiset tekijät, osan geometria ja mitat, laitteet, mahdolliset vikat Gating järjestelmä vaikuttaa merkittävästi laatua home, koska se määrittää materiaalin, lämmön, ja paineensiirto onontelossa, joka vaikuttaa osan sisäiseen ja ulkoiseen laatuun, muovausprosessin monimutkaisuuteen, tehokkuus, ja vaikeus home suunnittelu ja valmistus. Portaatiojärjestelmän tehokkuus on siis ratkaisevan tärkeää onnistuneen osatuotannon kannalta.

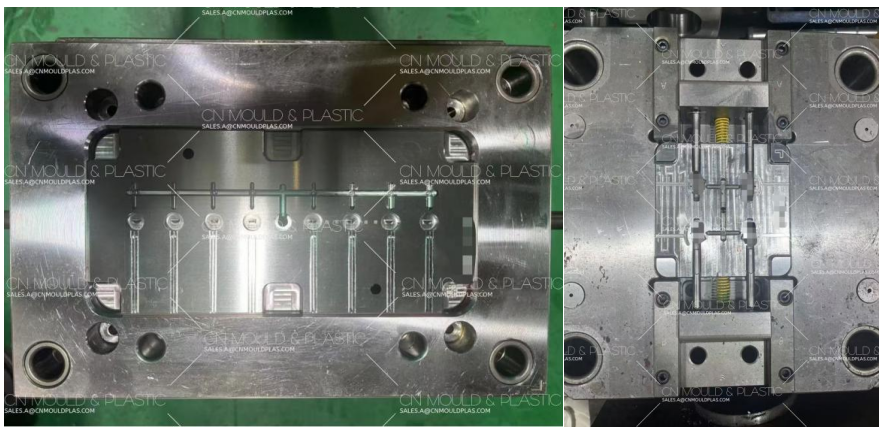

2. Gating System Design perusperiaatteet

1) Suunnittelu mukaan

Kuljetusjärjestelmä on suunniteltava muovin ominaisuuksien perusteella. Oikean portin tyyppi, määrä, ja sijainti on valittava sen varmistamiseksi, että sulaminen täyttää ontelon nopeasti ja tasaisesti johdonmukaisessa paineessa ja lämpötilassa.

2) Minimoi runner pituus

Se vähentää kylmän luotin määrää ja vähentää sulautumispaineen häviämistä. minimoi lämpöhäviön, lyhentää syklin aikaa, ja parantaa muovaus tehokkuutta.

3) Kätevä portin sijainti ja kokoa

Portin sijainnin ja kokon pitäisi helpottaa leikkaamista ja poistamista, mahdollistaa kylmän luukun sujuvan poistumisen, ja varmistaa, että hitsa linjat eivät vaaranna osan voimaa. Sen pitäisi myös estää muodonmuutosta tai vääntymistä, joka voi vaikuttaa ulkonäköön ja toiminnallisuuteen.

4) Hyvä tuulettaminen

Portaamisjärjestelmän pitäisi antaa sulamisen täyttää ontelon tasaisesti ja antaa vangittuna ilman paeta helposti ontelosta.

5) Vältä suora vaikutus ydin tai Insertit

Sulavirta ei saa suoraan iskeä sydämiä tai sisällyksiä, koska tämä voi aiheuttaa taivutus, rikkoutumista tai muodonmuutosta näitä elementtejä.

6) Minimoida suunniteltu alue jakamislinjalla

Ohjauslinjalla olevan porttijärjestelmän ennustettu alueen olisi oltava mahdollisimman pieni, jotta kiinnitysvoimaa voidaan vähentää.

7) Kohdista home akseliin symmetrisesti

Portaatiojärjestelmän pitäisi olla symmetrisesti linjassa home-akselin kanssa, pääkuusi keskitetty homelevyn.
