Analyysi monikäyttöiseen ruiskutusmuotoon liittyvän tasapainon analyysi

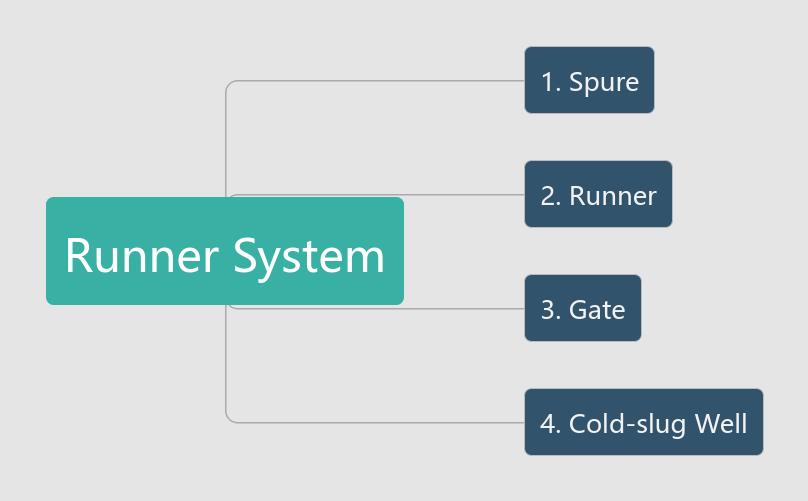

Tuotannon tehokkuuden parantamiseksi ja kustannusten alentamiseksi pienet muoviosat on usein suunniteltu monimuotiksi. Runner järjestelmä injektiomuottisen viittaa virtauskanavaan muovi sulaa ruiskukoneen suutin ja onkella ja joka koostuu kuusi, juoksija, portti ja kylmä-slug hyvin. Sen tehtävänä on täyttää tasaisesti muovinen sulaminen kuhunkin onteloon sujuvassa virtaustilassa ja täyttö- ja jäähdytysprosessissa, injektiopaine siirretään onneton jokaiseen osaan.

Monimutkimelulla on oltava useita juoksjia, jotka saavat sulan materiaalin kuhunkin onkelmaan. Näin ollen se, onko Runner System kohtuullinen suunnittelu, vaikuttaa suoraan injektioosien laatuun, materiaalin kulutukseen, tuotannon tehokkuus ja tuotantokustannukset. Runner-järjestelmän runner tasapaino takaa, että kunkin onneton muoviosien laatu, suorituskyky ja muut indikaattorit ovat yhtenäisiä. Juoksijan tasapaino tarkoittaa sitä, että muovinen kuuma sulaminen voi saavuttaa ja täyttää ontelon samalla ajalla, paineella ja lämpötilalla. Siksi Runner System tasapaino on erittäin tärkeä tutkimus.

• Reitin ja juoksijan asennus

Järjestely onontelon ja juoksijan voidaan jakaa kahteen luokkaan: tasapainoinen tyyppi ja tasapainoton tyyppi.

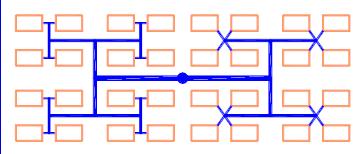

Tasapainoinen asettelu:Tasapainoinen asettelu on ominaista sama pituus, juoksijan muoto ja osan koko kuusen portille, joka voi saavuttaa yhdenmukainen täyttö.

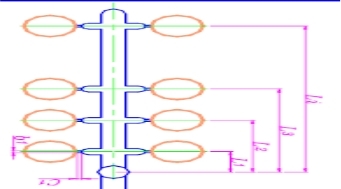

Tasapainoton asettelu:Tasapainottomalle asettelulle on ominaista epätasa-arvo juoksijan pituus kuusen portille. Tämä järjestely voi kuitenkin merkittävästi lyhentää yleistä sulamisvirtaa Runner-järjestelmässä, ja kompakti homemekanismi voi vähentää lämpöhäviötä ja injektiopaineen häviötä täyttöprosessin aikana, joka lyhentää sulamisen homeen täyttöaikaa.

• Käyttöjärjestelmän tasapainon mittaus

Runner-järjestelmän tasapainoinen tila tarkoittaa sitä, että muovinen sulaminen voi täyttää onton samaan aikaan, kun muovaus, ja muoviosat, joilla on sama koko ja hyvä suorituskyky, voidaan saada jälkeenRuiskutusvalmistus. Runner-järjestelmän tasapaino on läheisesti yhteydessä onontelon ja juoksijan järjestelyyn.

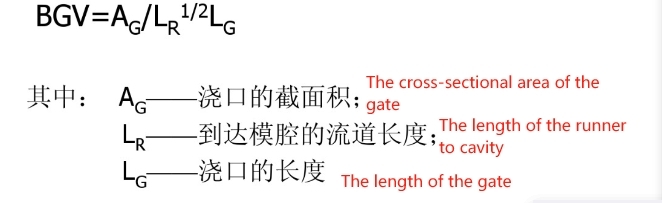

Runner-järjestelmän saldo mitataan usein BGV-arvolla (porttilasarvo). Jos kunkin portin laskemat BGV-arvot monikäyttöisessä muotissa ovat yhtä suuria, Se tarkoittaa, että Runner-järjestelmä on pohjimmiltaan tasapainoinen. Päinvastoin, Runner-järjestelmä on epätasapainoinen.

Kun käytetään moni-kavitys injektiomuottia käsitellä muoviosat, tasapainoinen Runner System voi parantaa tuotteen laatua, vähentää jätteitä ja puutteellisia tuotteita sekä parantaa tehokkuutta. Tasapainoinen ulkoasu ja juoksija voivat täyttää tasapainoisen runner järjestelmän vaatimukset, mutta se lisää monimutkaisuutta ja kustannuksia home. Tasapainottomuutta voidaan myös säätää käyttämällä portin BGV-arvoa tasapainotetun Ru -vaatimusten mukaisesti Järjestelmä. Tämä tasapainoton Runner System käytetään laajalti tuotantokäytännössä lyhyen pituuden ja helppo käsittely, mutta koko oF jokainen portti on säädettävä huolellisesti, mikä lisää paljon enemmän työtä home suunnitteluun ja homeen korjaamiseen.

Lyhyesti sanottuna, hallitsemalla Runner Systemin tasapainoa, multi-kavity injektio muotti voi tehdä kukin onkella yhtä jakaa vaadittavan tarpeeksi paineen kokonaispaineen läpi Runner järjestelmässä ja sen varmistamiseksi, että muovi sulaminen täyttyy tasaisesti jokaisella onontelolla samanaikaisesti. Lopuksi kussakin ontelossa olevien muoviosien sisäinen laatu on yhdenmukainen ja vakaa.
