Ohuista paksuksi? Paksusta ohueksi?

Kulutustuotteiden seinämän paksuus ei yleensä ole yhdenmukainen. Yleensä, kun homeen suunnittelijat valitsevat portin sijainnin, He alkoivat etsiä suhteellisen paksumpaa osaa ja asettivat portin lähemmäs sitä.

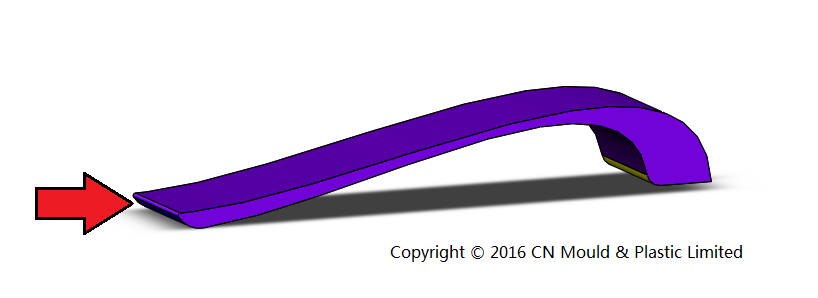

Kuva 1

Miksi "Thin ja paksu" aiheuttaa ongelman?

Muottien paksumpi osa vaatii enemmän pakkaamista, ts. Se tarvitsee lisää aikaa täyttää. Näin ollen, kun portti on paikallaan ohuemmalla osalla, kuten kuvassa osoitetaan. 1, paksun ja ohuen välinen siirtymäalue jäädyttäisi pois ennen kuin sulaminen täyttää paksumman, jos virtaus on suuri. Lisäksi sulaminen yleensä suihkuisi, kun se ensimmäisen kerran astuu paksumpaan osaan ja aiheuttaisi huonoja pintoja.

“Thick to Thin” myös ongelmat

Yleisten sääntöjen sokea soveltaminen ei kuitenkaan ole viisasta. ”Hähty ohuen” aiheuttaa myös ongelmia joissakin skenaarioissa. Ottaen huomioon reuna portti näkyy kuten kuvassa. 2, suihkutus tapahtuu kuin sulaminen virta avointaonteloon ja johtaa huono ulkonäkö. Jetting aiheuttaisi myös huonoa voimaa, kun sula hitsa ei hyvin.

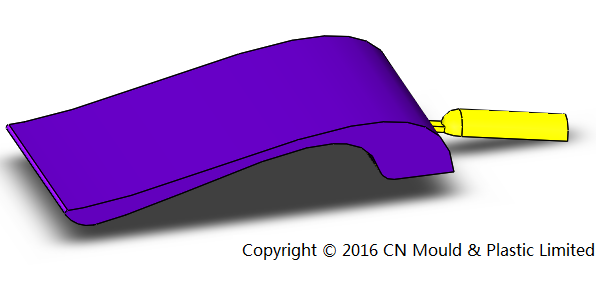

Kuva 2

Ole joustava ja ratkaise!

Säätä sula kulma on hyödyllistä ratkaista edellä suihku ongelma. Tavoitteena on estää nopea virtaus, kun se saapuu onteloon ja saavuttaa lyhyempi maan pituus. Muita tapoja ovat kiinnittäminen, jos paksummassa on reikiä, ja tarvittaessa voidaan harkita myös portin kokoa säätämistä.
