Tuoterakenteiden suunnittelu- ja kehittämisprosessi

Rakenteellinen suunnittelu voidaan jakaa kehityssuunnitteluun, mukautuvaan suunnitteluun ja varianttiin. Tuoterakenteen suunnittelu- ja kehitysprosessi voidaan jakaa seuraaviin vaiheisiin:

1. Uusi hankevaihe

Asiakkaan projektin suunnitteluvaatimusten mukaan, kehitysosasto, myyntiosasto ja laadunvalvonta osallistuu projektiarviointikokoukseen selvittää hankkeen toteutettavuuden ja hankkeen kehittämisen levitys joka vastaa hankkeen yleisestä suunnittelusta ja valmistelee sitten suunnittelu- ja uusien tuotteiden kustannusten budjettitaulukko.

2. Suunnittelu (tehokkuus) vaiheen

Kehityshankkeen määrittämisen jälkeen graafinen suunnitteluinsinööri suorittaa graafisen suunnittelun vaikutuksen piirustuksen viikossa.

1) Hankkeen vetäjän koolle kokous vaikutuksen arvioimiseksi, johon sisältyy:

A. Rakenteen toteutettavuus.

B. Pakkausjärjestelmä

C. Ulkonäkö väri täsmää.

D. Osia koskevat materiaalivaatimukset.

E. Onko toiminto toteutettavissa.

2) Jos ongelmia löytyy tarkistuksessa, oikea-aikaisesti ehdottaa muutosehdotuksia ja uudelleen vaikutuksen piirustus.

3) Tee hyvä tarkastelukertomus.

3. Suunnittelun rakenne kaavio vaiheen

1) Tässä vaiheessa rakenneinsinöörit ja elektroniikkainsinöörit ovat yhdessä vastuussa työstä.

2) Rakenteellinen insinööri suunnittelee rakenteen piirustuksen PROE(tai muu ohjelmisto) mukaan vaikutuspiirustus. Jos piirustusprosessissa löytyy PROE ei voida tehdä, tai ei voi olla pois muotti tulisi esittää ajoissa nähdä, voitko muuttaa ulkonäkö vaatimuksia. Tavallisen rakenteen piirustukset on suoritettava viiden päivän kuluessa, monimutkaiset rakennepiirustukset on suoritettava 7 päivän kuluessa.

3) Harkitse seuraavia ongelmia, kun tehdään rakenne piirustuksia:

A. Muoviosien kutistuminen.

B. Luonnos kulma homeen.

C. Tuotantoon liittyvät ongelmat.

D. Pakkaussuoja.

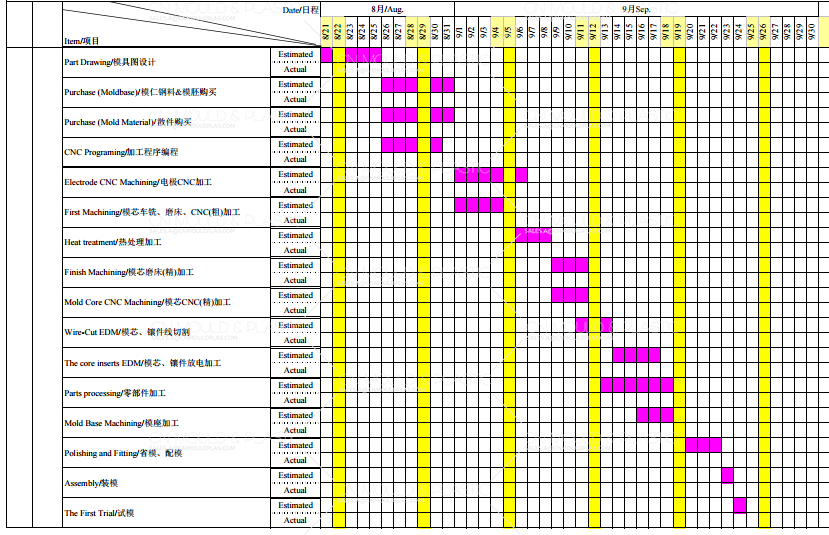

4. Muotien tuotantovaiheen

1) Tarjoaa asiakirjoja (2D piirustuksia, 3D piirustuksia) homeen tekemiseen.

Muottilaitoksen on tarjottava home tarkastelun tulos piirustus tiedoston vastaanottamisen jälkeen. (Jos tuotteen suorituskyky ei vaikuta, rakenteen piirustus voidaan muuttaa homeosaston tilanteen mukaan.)

2) Vaadi homeosasto antaa kolmen päivän kuluessa tuotteen piirustuksen vastaanottamisesta:

Muottirakenne piirustus (3D piirustus, 2D piirustus), homepiirustus tulee tarkistaa ja vahvistaa insinööri.

3) Muotin avaaminen aikataulu.

4) Muotin rakenne tarkastelu sisältö: jakautumisen pinta, poiston pinta ja materiaali.

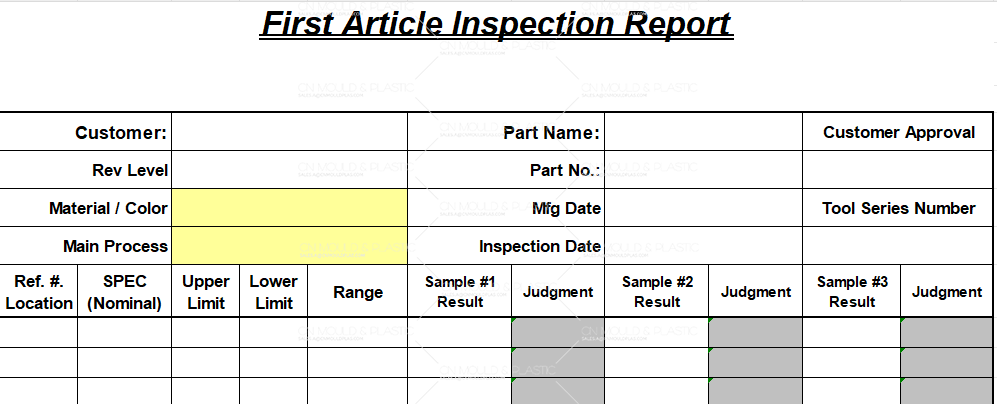

5. Ensimmäinen projektin prototyyppi vaihe

Ensimmäisen hankkeen prototyypin on täytettävä vaatimukset:

A. Ei ole ilmeistä kiinnitysilmiötä.

B. Osien mittojen on oltava piirustuspoikkeusten sisällä.

C. Osissa ei ole merkittäviä muodonmuutoksia.

D. Yritä kokoontua ja katsoa, onko ongelmia.

6. Kokeilun tuotannon vaihe

1) Rakennusinsinööri vastaa valmistuksen esikokouksen järjestämisestä kaksi päivää ennen kokeilutuotantoa: osallistuvilla yksiköillä on oltava laadunvalvonta, tuotanto, myynti, hankinta ja varasto.

2) Vahvista, että tuotantolinja voi tuottaa tarvittavat tuotteet ja tutustua tuotantolinjan uuteen tuotantoprosessiin.

3) Tuotantotekniikka vahvistaa prosessivirta on kohtuullinen, ja tarkista työaika, kiinnitys sopii käyttöön.

7. Massatuotannon vaihe

1) Jotta tuotantolinja voi tuottaa tuotteita tuotteiden laatuvaatimusten mukaisesti, kehitysosaston insinöörien tulisi seurata:Kahden ensimmäisen tuotteen tuotannon aikana, ja jos ongelmia havaitaan, ne on käsiteltävä ajoissa.

2) Kaikki muutokset ja tuotannonnäkökohdat on dokumentoitava tekniikan päätösmuistioon (EDM). Jos myyntiosastolla on erityisvaatimuksia, se on muunnettava teknisiksi tietoiksi ja jaettava kullekin osastolle vaatimusten mukaisesti (kuten materiaalilehtien päivittäminen, piirustukset, jne. )
