Liukukuvan rooli on laaja. Se ei ole pelkästään paikannus, ohjaus ja demoulding, mutta voi myös saavuttaa enemmän toimintoja tarpeiden mukaan eri muottien.
Kuvan suunnittelussa on otettava huomioon muotin kokonaisrakenne ja mekaaniset ominaisuudet, jotta se voi toimia vakaasti ja täyttää vaatimukset Muottien toiminnot.

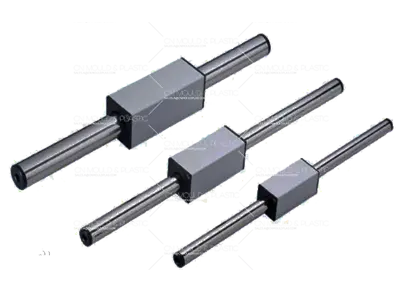

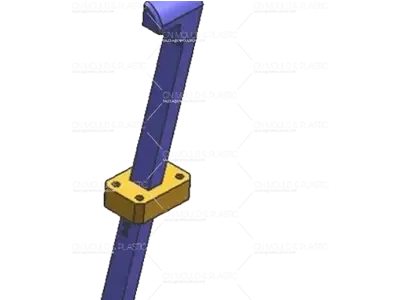

Lifter on yleensä suunniteltu yhdellä tai molemmilla puolilla home auttaa home poistamaan tasaisesti. Se on mekanismi, joka on suunniteltu tuotteen urojen purkamiseen. Nostaja voi olla suora viiva, joka liikkuu pystysuunnassa tai viilassuunnassa. Nostaja homeessa on erittäin tärkeä suunnitteluelementti, joka voi välttää kiristystä, lyhentää avaamis- ja sulkemisaikaa, parantaa tuotteiden laatua ja vähentää kulumista.
Sen virtalähteen mukaan liukumekanismi jaetaan pääasiassa manuaaliseen liukumekanismiin, mekaaniseen liukumekanismiin hydraulinen liukumekanismi.
Liukuasetus on asetettava etusijalle onontelossa, ja kulmapintti on kiinnitettävä ytimeen.
Kuvan liikkuvan pituuden on oltava suurempi kuin 1,5 kertaa liukukorkeus.
Kulman pinnan suurin kulma saa olla enintään 23° (mieluiten 12° ~ 15°).
Yläkulmassa dia ja kiila on pyöristetty (radius 2 ~ 3mm).
On oltava paikannusmekanismi, kun liuku on vedetty ulos. Kuvan puolella vaatii lähteen.
Helmet kevätmekanismi
Sopii pieneen homerakenteeseen. Liukumassaa alle 3kg voidaan käyttää helmijouseen, helmen jousin halkaisijan olisi sopiva liukumassaan.
Sivupakkaus kevät
Jos homeen muoto on varustettu tuella, suositellaan puristusjouseen ja pysäytysmekanismin sivulla dia.
Dowel.
Käytä telineen sijaintirakenteena.
Korjaa dia keväällä.
On kolme tapaa korjata dia keväällä :
1. Sisäpuolella diakuva, jossa on puristusjouset.
2. Ulkopuolella diakuva, jossa on puristusjouset.
3. Muottien muoto tukea, puolella dia pakkausjouseen ja pysäytä mekanismi.

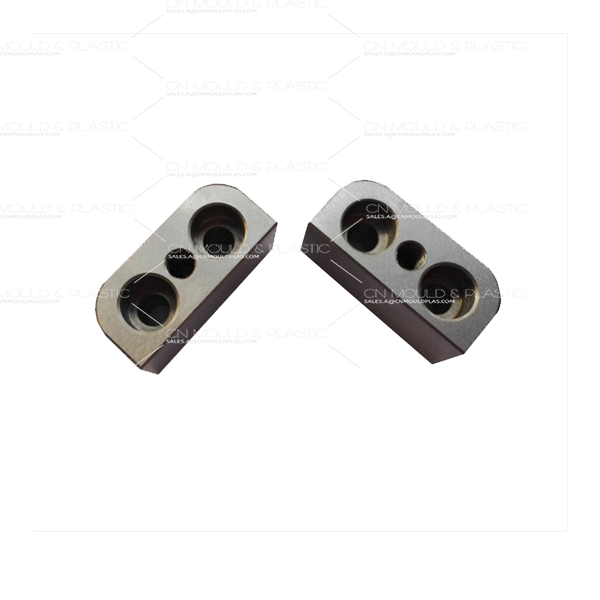

Kiila bock on osa, jossa kiila kulma, jota käytetään kiilaa dia tiukasti aikana home sulkeminen.
Kiilan suunnitteluvaatimukset ovat seuraavat:
Kulman liukupiila lohko olisi oltava 2°~5° edellä kulman pin kulma. Ensimmäisessä kosketuksessa kiilalohkon ja liuku on pyöristetty kulmat.
Kun liukumäärän muovausprojektion alue on suuri, kiila lohko tehdään viisteeksi, joka vastaa onkelua.
Kun liukupuolella muodostava alue on pieni, kiilapinnan korkeuden on oltava suurempi tai yhtä suuri kuin diavion 3/2 korkeus.
Kulutuskestävä lohko tulisi lisätä suuren homeen kiilaosaan. Kulutuskestävä lohko on 0,15 ~0.25mm korkeampi kuin kiilaosa.
