Muotin suunnittelu Rakenne

Vakiomuodon määrittämisessä olisi otettava huomioon homeen rakenteellinen muoto ja valmistusprosessin toteutettavuus. Yleisesti, kun käsite on vahvistettu, homepohjan koko määritetään.

• Määrittää ensin lukumäärä onnettomuus, jakautumispinnan sijainti ja portin tyyppi, sitten määrittää muoviosat muottiin. Huomaa, että järjestely muoviosat muottiin vaikuttaa suoraan koon homepohja.




• Määrittää rakenne onontelo ja ydin, eli, muottien rakenteellisten ominaisuuksien mukaan Cut-in-the-kiinteiden tai laminoitujen rakenteiden käytön määrittämiseksi, ja määrittää onneton insertin koko tai suunnilleen koko.




• Määritä rakenne ja sijainti liukumekanismin, ohjausmekanismin ja hylkäämismekanismin.




• Hyväksy normaali homepohja. Mukaan rakenteellisen muodon ja paksuus vaatimukset, löytää samanlainen homekoko standardin home pohja.

Ruuvien valinnassa tulisi kiinnittää huomiota seuraaviin ongelmiin:

• Ruuvit kantavat pääasiassa vetolujuutta, ja niiden koko ja määrä määritetään yleensä paksuuden ja muiden suunnittelukokemusten perusteella. Pienet ja keskisuuret homeet käyttävät yleensä M6-, M8-, M10- tai M12-ruuvit, suuret homeet voivat valita M12, M16 tai suuremmat eritelmät ruuvit. Määritä sitten ruuvin eritelmät perustuvan paksuuden. Ruuvia koskevat vaatimukset voivat viitata seuraavaan kuvaan:

• Ruuvit on asetettava mahdollisimman lähelle kiinteän osan ääriviivaa. Kun kiinteä osa on pyöreä, käytetään yleensä 3–4 ruuvia, ja kun se on suorakaiteen, käytetään yleensä 4–6 ruuvia.

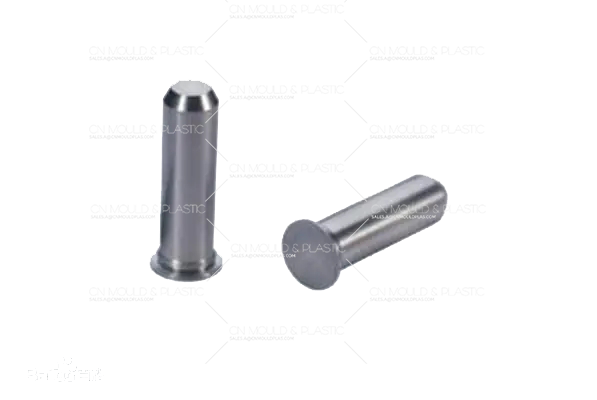

Dowel pins on yleensä tehty korkea kovuus seosterästä. Sillä on tarkka koko, sileä pinta ja korkea kovuus ominaisuudet, ja se on tärkeä osa koneen osien liittämiseen ja paikannustukseen.

Napin valintaperiaate:

1. Dowel pins on jaettu lieriömäisiin nauhoihin ja kartioihin. Lieriömäistä pintaa ei saa purkaa usein, jotta varmistetaan liitännän tarkkuus ja nopeus. Paavalinta on helppo asentaa, ja usean asennuksen ja purkamisen vaikutus paikannustarkkuuteen on pieni.

2. Kaksi kuorman nappia on sijoitettava lähelle kiinteän osan ääriviivaa niin pitkälle kuin mahdollista ja huuhdeltava.

3. Nautinpin halkaisija valitaan siirtymävoiman ja muottilevyn koon mukaan.
