Sen sisältö Injektioprosessi

Injektiomuovausprosessisykli on hyvin lyhyt, yleensä kestää 2 sekuntia 2 minuuttia ja koostuu neljästä vaiheesta:

1. Kiinnittyminen

Ennen kuin muottiin ruiskutetaan materiaalia, kiinnitysyksikön täytyy sulkea muotin kaksi puolikasta. Puolet muottista on kiinnitetty ruiskutuslaitteeseen, kun taas toinen puoli on vapaa liikkumaan. Puristeyksikkö on hydraulisesti virtaa ja työntää home puolikkaat yhdessä riittävä voima pitää home turvallisesti suljettuna samalla. injektoidaan.

2. Pistäminen

Ruiskutusyksikkö etenee raakamuovista kohti muotia sen jälkeen, kun se on syötetty injektiovalkukoneeseen, yleensä pelleteiksi. Lämpöä ja painetta käytetään materiaalin sulamiseen tämän prosessin aikana. Sen jälkeen sula muovi ruiskutetaan nopeasti muottiin. Injektioajan arvioimiseen voidaan käyttää laukauksen tilavuutta, injektion painetta ja injektiotehoa.

3. Jäähdyttäminen

Heti kun homeen sisällä oleva sula muovi joutuu kosketuksiin sisäisten homepintojen kanssa, se alkaa jäähtyä. Muovi kiinteyttää haluttuun muotoon, kun se jäähtyy. Jäähdytysajan arvioimiseen voidaan käyttää useita muovin termodynaamisista ominaisuuksista ja osan suurimmasta seinämän paksuudesta.

4. Poistuminen

Tietyn ajan kuluttua jäähdytetyn osan voidaan poistaa pois muotista. Koska osa kutistuu ja kiinni muottiin jäähdytyksen aikana, sen poistamiseen tarvitaan voimaa. Jotta osittain poistuminen, homeen vapauttava aine voidaan ruiskuttaa pinnoille homeontelon ennen materiaalin injektiota.

Yleiset vikat Ruiskutusosat

Injektioosien yleisimmät näennäisimmät virheet ovat hitsausmerkki, poimu, lyhyt laukaus, kutistuminen, ratsastus, ylivuoto, crack, muodonmuutos ja niin edelleen.

1. Analyysi syistä lyhyt laukaut

Sopimaton laitteiden valinta.

Materiaalin tarjonta on riittämätön.

Raaka-aineiden heikko virtaus.

Kohtuuton Runner järjestelmä suunnittelu.

2. Ylivalojen analyysi

Lukitusvoima on riittämätön .

Muotin lämpötila on liian korkea.

Sopimaton ruiskun muovausprosessi.

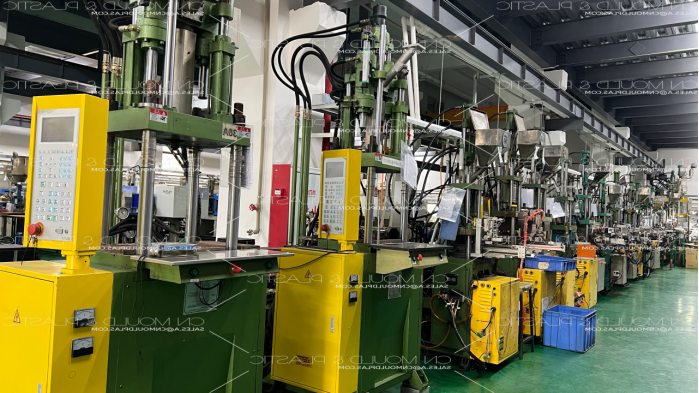

Common Defects of Injection Parts

Jalostuksen jälkikäsittely Muoviosat

Kun osat poistetaan homeesta, muoviosien suorituskyvyn parantamiseksi tarvitaan usein asianmukaista jälkikäsittelyä. Tuotteen jälkikäsittelymenetelmä viittaa pääasiassa Annealing Hoito ja kosteushoito.

Hoidon liittäminen

Annealing Hoito on lämpökäsittely prosessi lämmittää tuotteen tiettyyn lämpötilaan ja pitää lämpöä tietyn ajan. Sen tehtävänä on vähentää sisäistä jännitystä, joka aiheutuu epäjohdonmukaisesta muoviosien jäähdytysnopeudesta. Yleensä, Annealing lämpötila ohjataan 10 ~ 20 ° C yläpuolella käytön lämpötila muoviosat, tai alhaisempi kuin lämpötila muoviosat 10 ~ 20 ° C.

Kosteus

Sitä käytetään pääasiassa muoviosissa, kuten polyamidissa, joilla on voimakas hygroskooppisuus ja helppo hapettua. Osat, joissa on metallia, suuret lämpötila-alueet, korkeat ulottuvuusvaatimukset ja suuri seinän paksuus edellyttävät usein kosteuskäsittelyä.

Miten hallitsee Muotoilun kutistumisnopeus

1. Injektioprosessi

Muotin lämpötilan muutos ei voi olla liian suuri.

Lisää injektion painetta asianmukaisesti.

Pidennetään injektionopeutta asianmukaisesti ja pidennetään jäähdytysaikaa.

2. Muotimateriaalit

Materiaalin hiukkasten tulee olla tasaisia, mikä aiheuttaa materiaalin lämmitystä ja jäähdyttämistä tasaisesti.

Käytä materiaaleja, joilla on alhaiset hygroskooppiset ominaisuudet tai vähentää kosteutta kuivaamalla kutistumisen vähentämiseksi.

3. Muotit

Valaistujen osien koko ja mitattavuus suunnitellaan tarkasti.

Lisää porttialaa ja lyhennä juoksijan pituutta.
